Hz DIFFUSE – AKUSTIKLOFT TIL DIFFUS VENTILATION
Diffus ventilation tilfører frisk luft gennem selve akustikloftet – uden træk, støj eller synlige kanaler. Med Hz Diffuse forenes akustik og ventilation i ét loft: luften siver lydløst ned gennem akustikplade og puds og fordeles jævnt i rummet.
Et akustikloft med ventilation, bygget på Hz Dual akustikplader og afsluttet med den glatte Hz Fine eller Hz Akustikpuds 09.
Lav byggehøjde
70-100
mm
Absorptionsklasse
B-C
ISO 354:2003
Lavtryksventilation
~5 Pa
ved 5 luftskifte i timen
INTRODUKTION
Diffus ventilation – også kaldet diffus loftsventilation eller lavtryksventilation – er en metode, hvor frisk luft tilføres gennem hele loftets overflade i stedet for gennem armaturer og kanaler. Luften fordeles med lavt tryk over et stort areal, så den siver roligt ned i rummet uden mærkbar lufthastighed. Det giver ventilation uden træk og helt uden støj fra installationer. Når loftet samtidig er et akustikloft, opnår man akustik og ventilation i ét loft – og det er netop dét Hz Diffuse er udviklet til.
PRODUKTERNE BAG Hz DIFFUSE
Hz Diffuse kan bygges på flere af vores akustikplader, alt efter projektets behov. Fælles for dem er, at pladens opbygning gør loftet luftgennemtrængeligt, så luften kan passere gennem både akustikplade og puds – det er netop dét, der gør diffus ventilation mulig. Hz Dual-pladerne er opbygget som Hz Basic, men forsynet med fire huller i glasgranulatet, så de kan skrues fast på stålforskalling. Hz Plus 027+ er en gipsakustikplade, der ligeledes monteres på stålforskalling, men fylder mindre end Dual-pladerne og muliggør en installationshøjde på ned til ca. 700 mm.

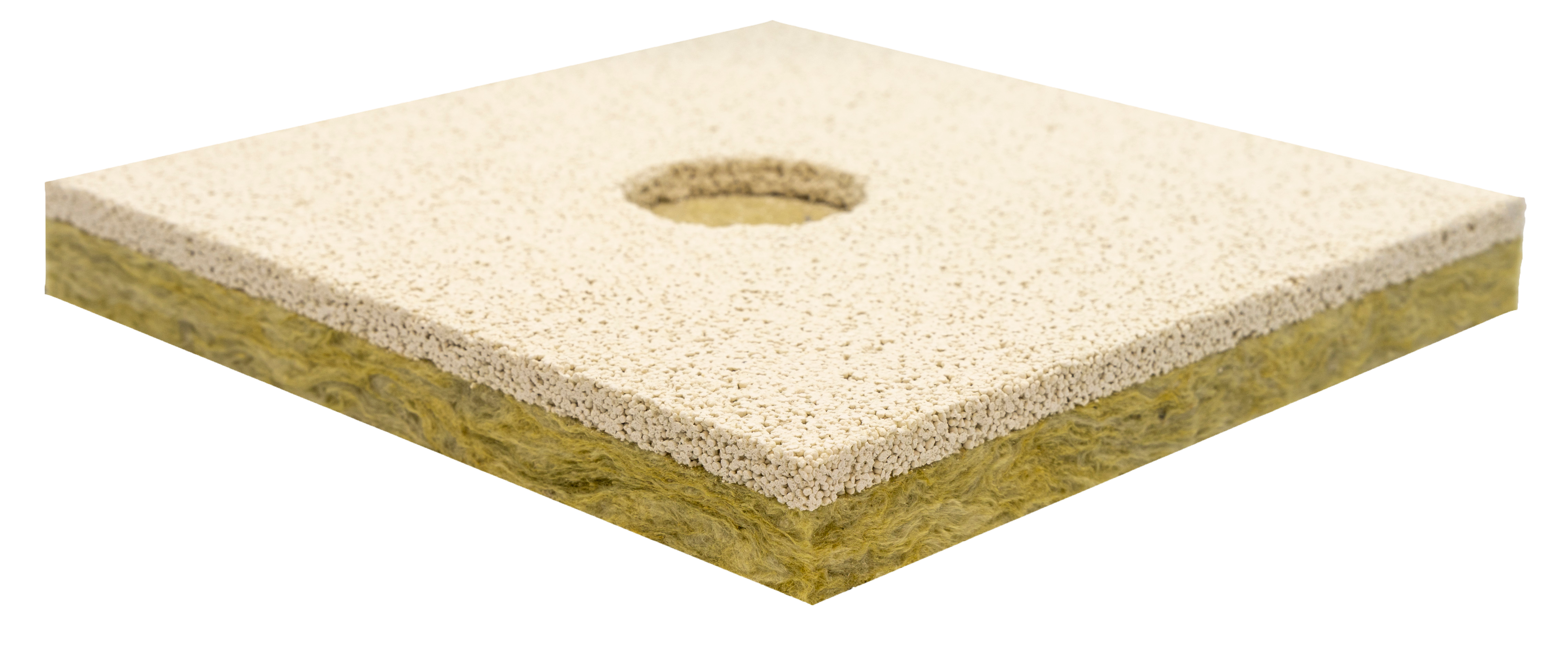

Samme opbygning og materialer som Hz Dual 011, blot i en tyndere udgave til projekter med begrænset plads.

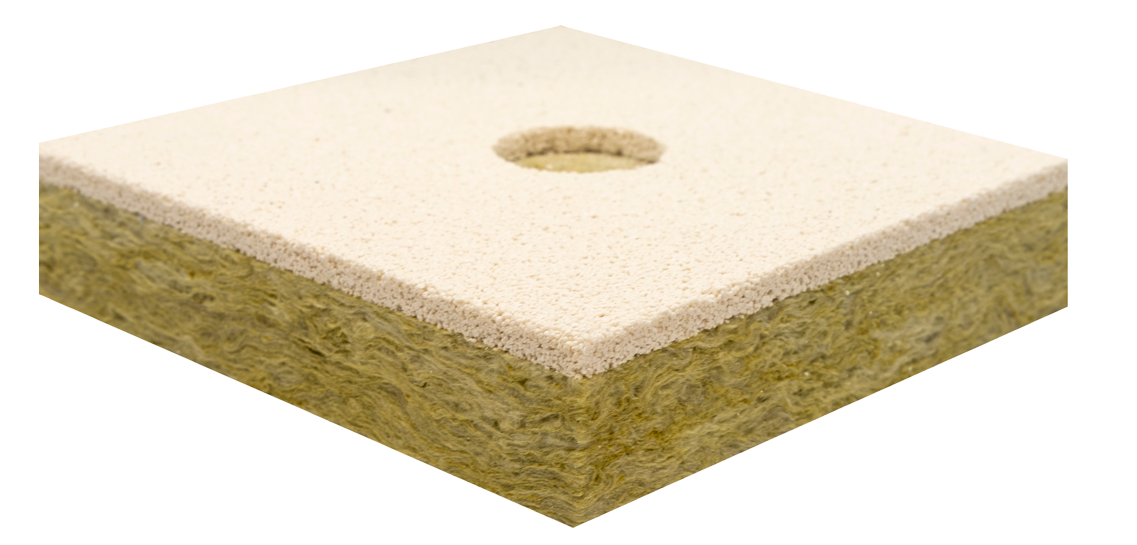

Skruemonteret akustikplade til stålforskalling. Luftgennemtrængelig og velegnet til diffus ventilation.

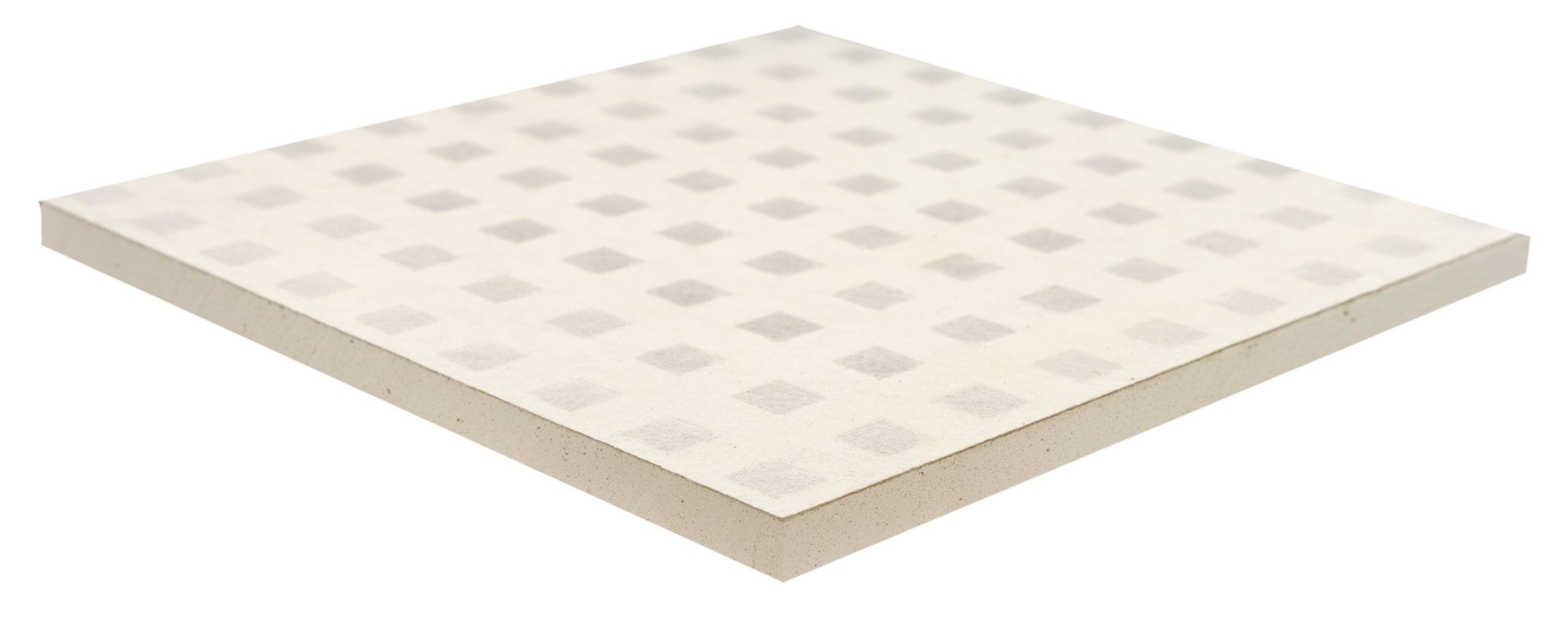

Gipsakustikplade til diffus ventilation. Afsluttes med Hz Akustikpuds 09.
PRINCIPPET

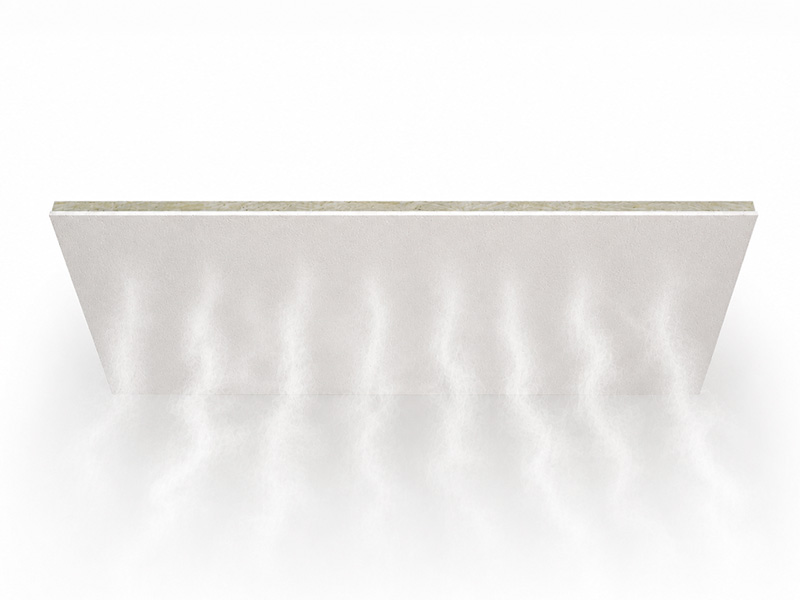

Bag den homogene loftflade sidder et lufttæt trykkammer. Luften siver ud med lavt tryk gennem akustikpladerne og fordeles jævnt og lydløst i hele rummet – uden træk. Systemet bidrager til både køling og opvarmning efter årstiden, mens loftet samtidig absorberer lyd.
Frisk luft samles i et lufttæt kammer over loftet.
Luften siver med lavt tryk gennem plade og puds.
Frisk luft fordeles jævnt og lydløst = ventilation uden træk.
Loftet absorberer lyd og sænker støjniveauet.
SAMLET LØSNING
Med Hz Diffuse får du ikke bare et akustikloft, men en komplet løsning til diffus ventilation. Vi leverer akustikplader, puds, ventilation og teknisk rådgivning som ét samlet system – så du ikke selv skal undersøge, hvilke komponenter der spiller sammen. Vi samarbejder fast med en ventilationspartner, der kender vores produkter indgående og ved præcis, hvordan løsningen projekteres og installeres. Det giver dig som arkitekt eller bygherre ét kontaktpunkt, ét gennemtænkt system og sikkerhed for, at akustik og ventilation fungerer sammen fra start.
Teknisk rådgivning
Vi hjælper med projektering og dimensionering fra første skitse.
Plader og puds
Akustikplader og puds afstemt til diffus ventilation, monteret på stedet.
Ventilation
Fast samarbejdspartner sikrer korrekt anlæg og installation.
Ét ansvar
Én leverandør for hele løsningen – uden løse ender mellem fag.
LYDMÅLINGER
Hz Diffuse opnår høj lydabsorption på tværs af talefrekvenserne. Den bagvedliggende luftspalte løfter absorptionen i mellemtonerne – ideelt til kontorer og erhverv med mange mennesker.
Lydmålinger for Hz Diffuse akustikloft
Vægtet absorption
αw
Absorptionsklasse
Opbygning
DEN AFSLUTTENDE FINISH
Begge finish-typer er akustisk gennemtrængelige, så lyd og luft passerer frit. Valget afhænger af det ønskede overfladeudtryk og af, hvilken akustikplade loftet bygges på.

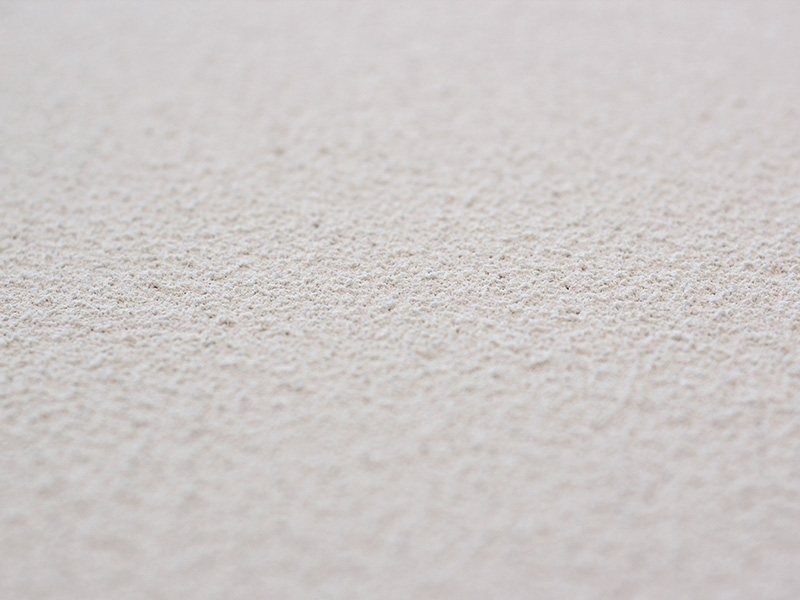

Vores nyeste akustikpuds, specialudviklet til Hz Diffuse. En finish til diffus ventilation, der giver et glat og ensartet resultat. Velegnet til kontorer og erhverv med høje æstetiske krav til loftet. Bruges på Hz Dual-pladerne.

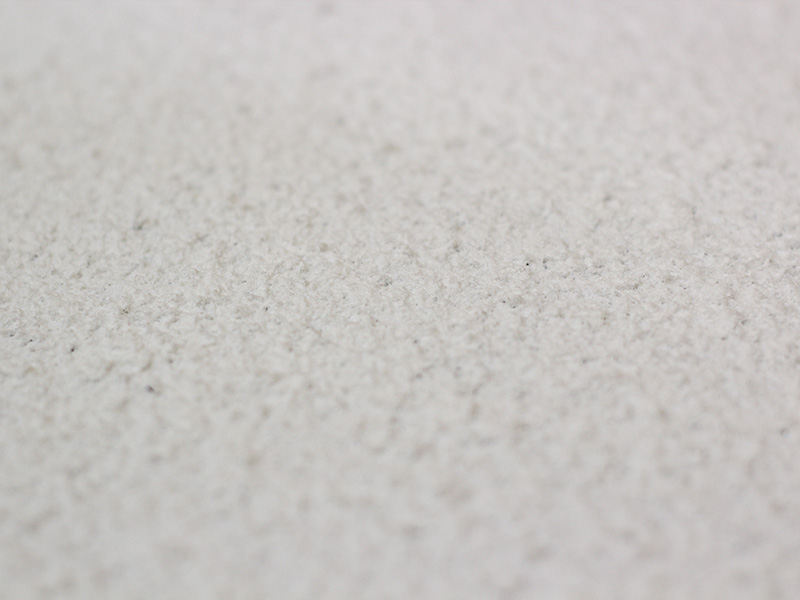

Vores velkendte sprøjtepuds med let struktureret overflade. En finish til diffus ventilation, hvor pudsen indeholder genanvendt tekstilaffald fra kasserede lagener fra et lokalt vaskeri. Kan bruges på alle plader i Hz Diffuse.
FORDELE
Ventilation uden træk: jævn, lydløs luftfordeling uden støjgener.
Køling og varme: tilpasser sig automatisk årstiden.
Lavtryksventilation: lavt tryk giver lavt energiforbrug.
Høj akustisk komfort: akustikloft med ventilation i ét.
Lav byggehøjde: kun 70-100 mm – spar op til 40 cm pr. etage.
Skjulte installationer: rent udtryk uden synlige kanaler.
ARBEJDSMILJØ
Luft, lyd og temperatur er de tre indeklimafaktorer, der har størst betydning for, hvordan vi har det og præsterer på arbejdspladsen. Diffus ventilation arbejder med alle tre på én gang – og fordi luften tilføres lydløst og trækfrit gennem hele loftet, mærkes forbedringen uden at nogen lægger mærke til selve anlægget.
Et højt, jævnt luftskifte holder CO₂ og bioeffluenter nede – de stoffer fra udåndingsluft, der gør os trætte og ukoncentrerede. Bygningsreglementet anbefaler under 1.000 ppm på kontorer, og forskning fra bl.a. DTU kobler god luftkvalitet til bedre koncentration.
Akustikloftet absorberer lyd og sænker støjniveauet, så samtaler og baggrundsstøj fylder mindre. På storrumskontorer er netop støj en af de hyppigste kilder til gener, og dårlig akustik gør det svært at koncentrere sig. Her løser ét loft både ventilation og akustik.
Systemet køler om sommeren og bidrager til varme om vinteren, uden kuldenedfald eller træk ved skrivebordene. En jævn temperatur omkring 21-23 °C er ifølge forskningen det bedste udgangspunkt for koncentreret kontorarbejde.
Effekten af indeklima på trivsel og koncentration er dokumenteret i en lang række studier, bl.a. fra DTU og Det Nationale Forskningscenter for Arbejdsmiljø. Den konkrete virkning afhænger altid af bygning, brug og dimensionering af det samlede ventilationsanlæg.
ANVENDELSE
Diffus ventilation egner sig bedst til rum med mange mennesker og høj aktivitet, hvor både luftkvalitet og akustik er afgørende. Et ventilationsloft til kontor giver frisk luft uden træk ved skrivebordene, og i klasselokaler sikrer diffus ventilation et sundt indeklima uden støj fra anlægget. Også i private boliger kan løsningen give et behageligt indeklima med frisk luft, god akustik og et rent, roligt loft uden synlige installationer.
VEJLEDENDE PRISER
Prissætning afhænger af pladevalg, finish og ventilationsanlæg.
Hz Acoustic leverer loftfladen; ventilationsanlægget dimensioneres særskilt af ventilationsingeniør. Kontakt os for et samlet overslag på dit projekt.
FAQ
Har du spørgsmål der ikke er besvaret herunder?
Se vores generelle FAQ eller kontakt os direkte.
Diffus ventilation er en metode, hvor frisk luft tilføres gennem hele loftets overflade i stedet for gennem synlige armaturer og kanaler. Bag akustikloftet sidder et lufttæt trykkammer, hvorfra luften siver ud med lavt tryk og fordeles jævnt i rummet. Fordi luften bevæger sig langsomt over et stort areal, opstår der hverken træk eller støj fra installationerne. Med Hz Diffuse trænger luften direkte ned gennem akustikplade og puds, så akustik og ventilation forenes i ét loft.
Prisen på et Hz Diffuse akustikloft afhænger af projektets størrelse, valg af finish og det tilhørende ventilationsanlæg. Hz Acoustic leverer selve loftfladen, mens ventilationsanlægget dimensioneres særskilt af en ventilationsingeniør ud fra rummets behov for luftskifte. Derfor giver vi en pris ud fra det konkrete projekt frem for en fast kvadratmeterpris. Kontakt os for et uforpligtende overslag på din opgave.
Diffus ventilation egner sig bedst til rum med mange mennesker og høj aktivitet, hvor både luftkvalitet og akustik er afgørende. Det gør løsningen ideel til storrumskontorer, klasselokaler, institutioner og restauranter. Også i private boliger kan diffus ventilation give et behageligt indeklima med frisk luft, god akustik og et rent loft uden synlige installationer. I alle tilfælde sikrer Hz Diffuse frisk luft uden træk og samtidig en god akustik, der sænker støjniveauet – uden synlige kanaler eller installationer, der forstyrrer indretningen.
Begge finish-typer er akustisk gennemtrængelige og velegnede til diffus ventilation. Valget afgøres dels af det ønskede overfladeudtryk, dels af hvilken akustikplade loftet bygges på. Hz Akustikpuds 09 har en let struktureret overflade og kan bruges på alle plader i Hz Diffuse – både Hz Dual-pladerne og gipspladen Hz Plus 027+. Hz Fine er specialudviklet til Hz Diffuse og giver et helt glat og ensartet resultat, men kan kun bruges på Hz Dual-pladerne. Vælg Hz Fine, når loftet skal fremstå glat og raffineret, og Hz Akustikpuds 09, når du foretrækker et mere afdæmpet, struktureret udtryk – eller når loftet bygges på Hz Plus 027+.
Hz Diffuse kræver typisk en installationshøjde på 70-100 mm, afhængigt af hvilken akustikplade loftet bygges på. Den lave installationshøjde betyder, at systemet fylder forholdsvis lidt over loftet, og i nybyggeri kan det spare op til 40 cm pr. etage og dermed reducere både byggehøjde og materialeforbrug. Om diffus ventilation kan etableres i en konkret bygning afhænger dog også af andre forhold – som tæthed, lofttype og det samlede ventilationsanlæg – og bør altid vurderes fra projekt til projekt.
ARTIKLER
TEKNISK DOKUMENTATION
Download produktdatablade og lydmålinger på Hz Diffuse her.
DATABLADE
Hz Diffuse med Hz Fine – Datablad
Mineraluld · 50 mm
